型號		BL-TP-30-5E
軸數		12-15軸
加工線徑(mm)		厚度：2.0-5.0mm 寬度：5.0-30mm
履帶送線		1套
送線軸伺服電機功率		4.5KW
轉線軸伺服電機功率		2.7KW
卷曲軸伺服電機功率		2.0KW
手臂軸伺服電機功率		2..0KW
伺服剪軸伺服電機功率		1.0KW
機器重量		6000KG
輸入電源		三相380V（±20V）
機器尺寸(mm)		2800 X 2100X 2000mm

配件名稱	品牌	產地
伺服電機	SANYO/三菱	日本
直線滑軌	上銀	臺灣
轉臂減速機	臺誠	臺灣
折角減速機	GST	臺灣
升降減速機	臺誠	臺灣
電腦系統	亞啟	廣東
機座材質	A3鋼料	廣東

1，履帶送線；
2，內轉軸之前用軸承現在改為銅套，增加折彎時的硬力以及耐用性；
3、送線箱內部結構更改，放置軸及軸承更加耐用；
4、氣缸連接點可跟轉臂同時旋轉；
5、設備整體底座更加堅固；
6、外觀設計美觀；
7、系統升級，生產更穩定；
8.、送線箱增加調直輔助，調直線更加穩定及小線退線不會折線；
9、送線箱速度快；
10、可以連入互聯網，通過手機或電腦連入WIFI實現遠程控制，售后服務更方便
11、完善的售后服務體系：廣東省范圍內24小時到達維修，省外48小時到達維修，江浙滬及華南華北
均有售后服務點，免費提供技術培訓支持





1、采用臺灣 進口電腦控制系統和進口高速伺服電機
2、電腦為中文， 英文(可選)介面，易操作，定位準確，所有電機可同步或單獨運行
3、設有精度檢測跟蹤裝制,如有不合格的產品能夠自動停機
4、根據熒光屏上的工作情況，可以隨時對產品的外徑角度等進行修正
5、機械具備自動潤滑供油設計,保證設備的長時間運行
6、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效
7、適用于生產:汽車零部件、日用五金制品、園林工具、電腦電器、機械五金等線材成型產品8.轉頭與送線完全分離，真正可實現轉頭時不轉線，確保送線靈活而且穩定性高
9.本機可以接入互聯網，實現遠程操作，輕松方便處理培訓和售后問題

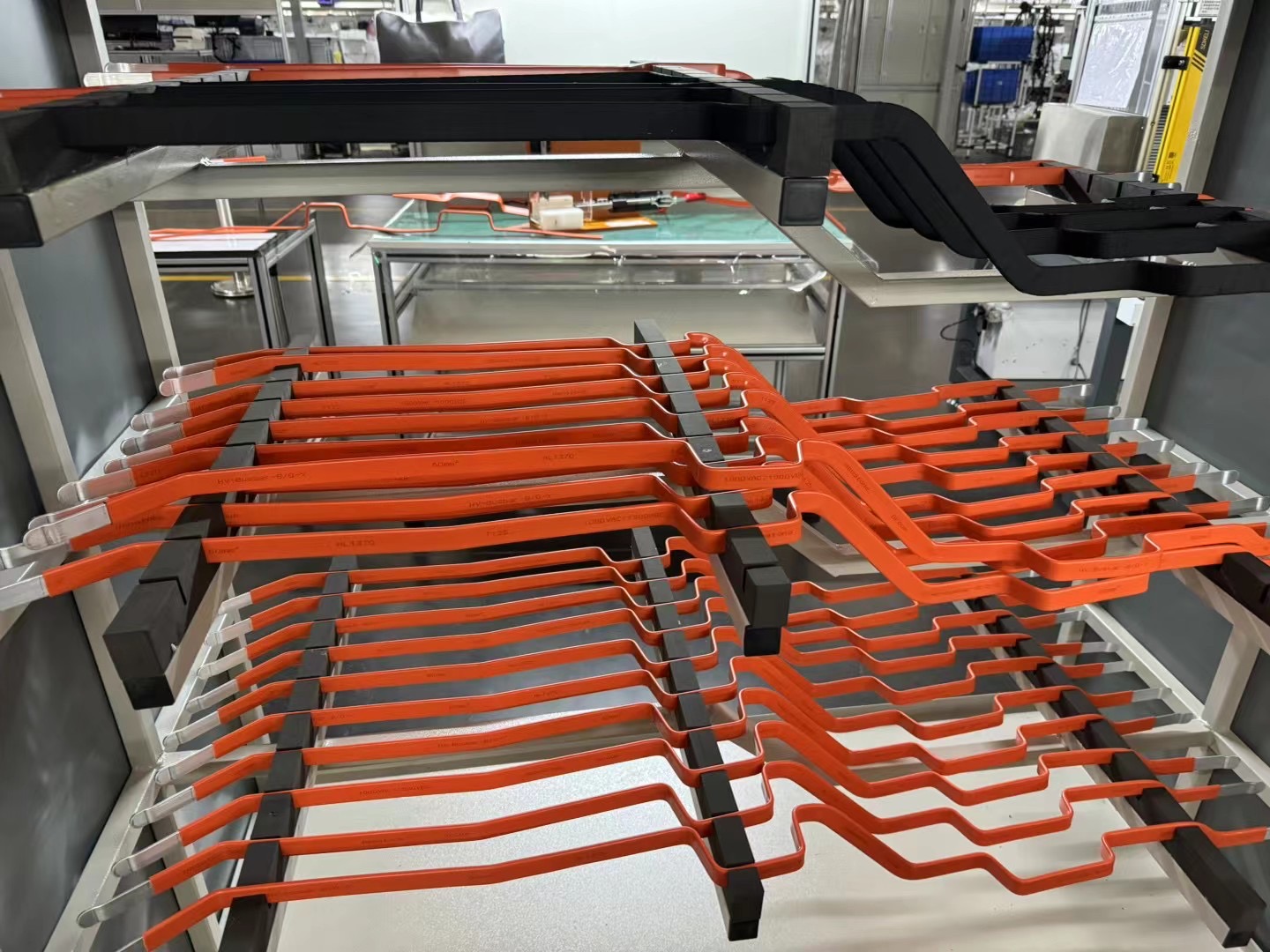

  該設備是專門針對銅，鋁排自動折彎成型的一款設備，適用于生產；新能源汽車銅鋁排，母排，配電箱銅鋁排，漆包線.包束線，裸排，電池排，動力電池模組等行業。














1、正確安裝擺放
機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的是防止線材成型機生產過程中，不會因機臺運行產生震晃
2、定期加機油和黃油
加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持線材成型機部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油
3、保持機臺的清潔
每天下班前，員工需要把線材成型機表面擦拭干凈，如果長期不清潔，油污累積，會有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀
4、正常操作使用
特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路
能夠做到及時用心的機臺保養，既可以保持線材成型機的精度和穩定性、延長使用壽命，還可以減少機臺的返修率
